내진형 열교차단브라켓 시스템

ST100/m당 기본형

좌우로 스크롤해주세요.

품명	규격	단위	수량	비고
열교차단브라켓 ST100	200x300x6x1219 기본형	m	1
철공		인	0.131
특별인부		인	0.036
보통인부		인	0.024
공구손료	노무비의 5%	식	1

ST125/m당 기본형

좌우로 스크롤해주세요.

품명	규격	단위	수량	비고
열교차단브라켓ST125	225x300x1219 / 기본형	m	1
철공		인	0.141
특별인부		인	0.038
보통인부		인	0.026
공구손료	노무비의 5%	식	1

ST145/m당 기본형

좌우로 스크롤해주세요.

품명	규격	단위	수량	비고
열교차단브라켓ST145	245x300x1219 / 기본형	m	1
철공		인	0.1490
특별인부		인	0.041
보통인부		인	0.027
공구손료	노무비의 5%	식	1

ST165/m당 기본형

좌우로 스크롤해주세요.

품명	규격	단위	수량	비고
열교차단브라켓ST165	265x300x1219 / 기본형	m	1
철공		인	0.157
특별인부		인	0.043
보통인부		인	0.028
공구손료	노무비의 5%	식	1

ST100(L200)/m당

좌우로 스크롤해주세요.

품명	규격	단위	수량	비고
ST100+L:200/브라켓@600	ST100/L=120x200x7tx1219	m	1
철공		인	0.182
특별인부		인	0.050
보통인부		인	0.033
공구손료	노무비의 5%	식	1

ST125(L200)/m당

좌우로 스크롤해주세요.

품명	규격	단위	수량	비고
ST125+L:200/브라켓@600	ST125/L=120x200x7tx1219	m	1
철공		인	0.192
특별인부		인	0.052
보통인부		인	0.035
공구손료	노무비의 5%	식	1

3D 시공순서도 :
열교차단브라켓

◆ 내진형 열교차단브라켓시스템 규격

규격	비고
ST100	외벽단열재두께 90mm이하
ST125	외벽단열재두께 115mm이하
ST145	외벽단열재두께 135mm이하
ST165	외벽단열재두께 155mm이하

◆ 시공순서도

1 - 위치확인 및 먹메김
스터드앙카 설치

2 - 열교차단브라켓 설치

3 - L앵글 설치

4 - 조적

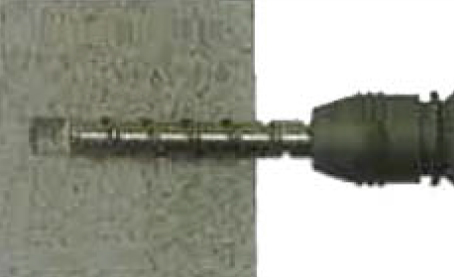

1 - A 드릴작업
드릴비트직경
D 12-16mm

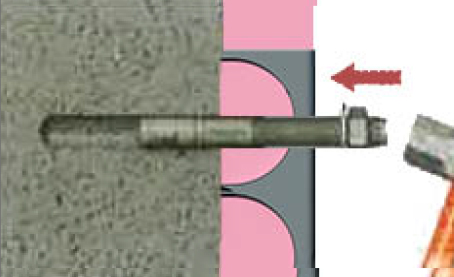

1 - B 스터드앙카 설치
삽입깊이
m12=70mm/m16=80mm

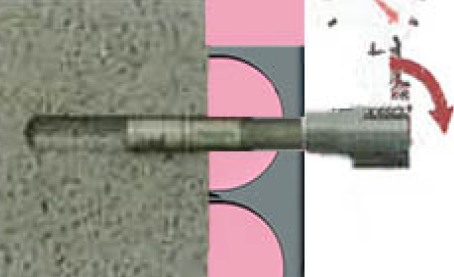

1 - C 볼트 조임
조임토크(N.m)
m12=50, m16=100

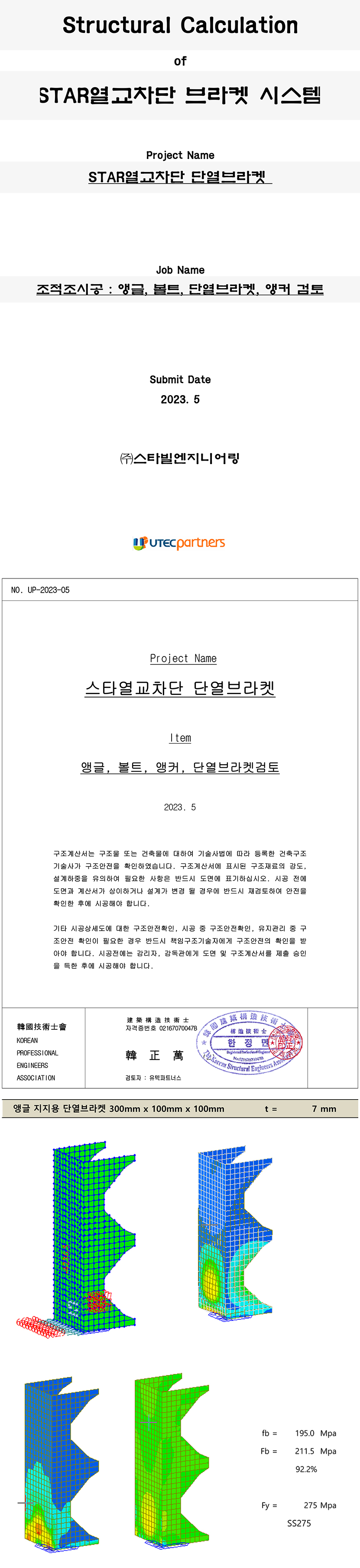

구조검토서 :
열교차단브라켓

우수조달
신기술전파
우수건축자재
환경표지인증
G-PASS
혁신제품
